Acélrácsos fedélzet

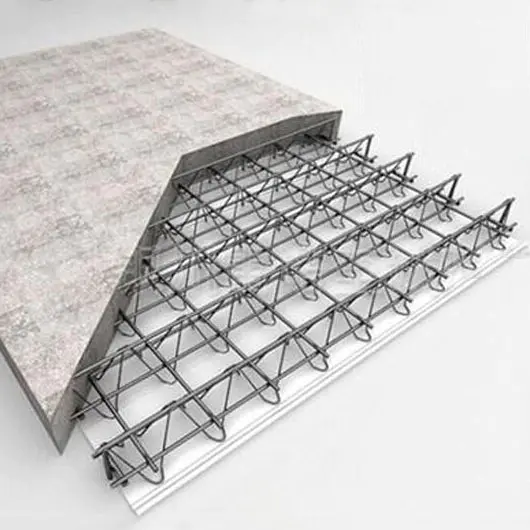

Az acélrétegek rácsos fedélzete az építőmérnökök által kifejlesztett padlófedélzet új generációja. A padlófedélzetben lévő acélrudakat acélrácsokba dolgozják fel a gyárban félautomata fémlemez hegesztőberendezéssel, hogy helyettesítsék a padló fedélzetének emelkedett magasságát és csapágykapacitását.

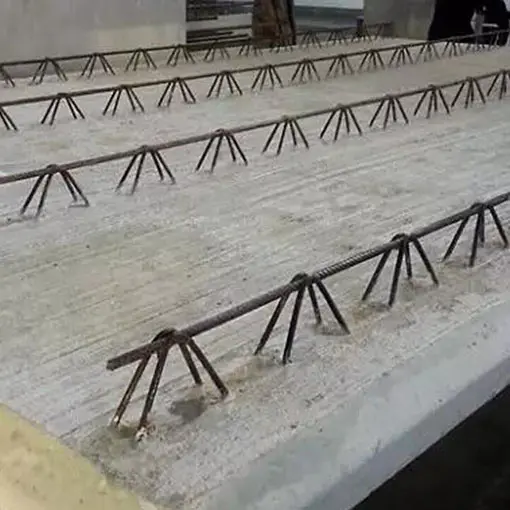

Ez a rendszer integrálja az acélrudakat a beton padlólapba az építési sablonba. Az építési eljárás során az acélrétegek rácsos fedélzetei ellenállnak a nedves beton súlyának a padlólapon és az építési terheléssel. A felhasználási időszak alatt az acélrácsos felső és alsó akkord acélrudak a beton egészével együtt működnek, hogy ellenálljanak a használati terhelésnek.

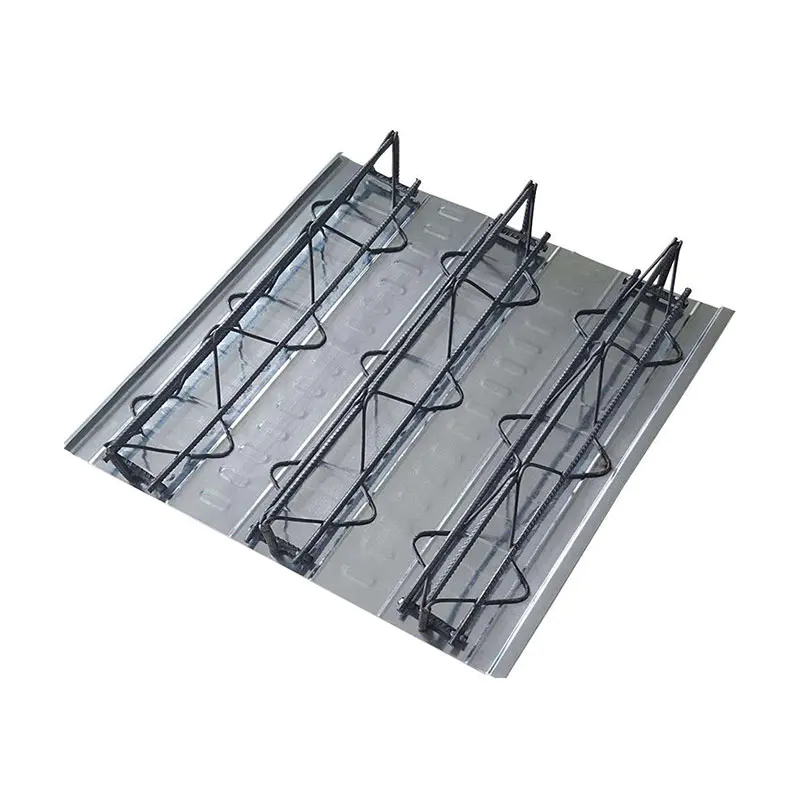

Az acélrétegek rácsos fedélzetét úgy alakítják ki, hogy az acélrácsot és az alsó lemezt az ellenállás folthegesztéssel csatlakoztatják. Az acélrétegek rácsos acélrudakból készülnek, amelyeket a felső akkord, az alsó akkord és a webrudakként használnak a különböző helyzet szerint. Az alsó lap horganyzott acéllemezből vagy a hidegen hengerelt acéllemezből készülhet.

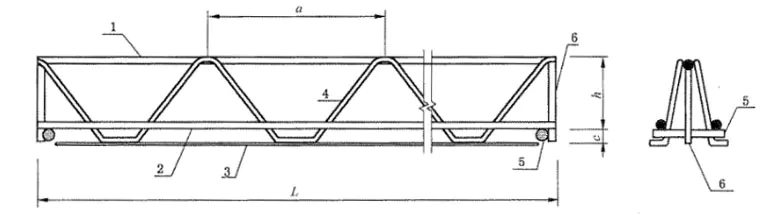

Magasság

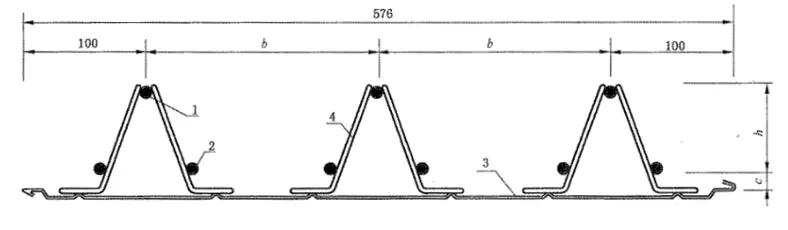

Szakaszos nézet

1 、 A felső akkord ； 2 、 az alsó akkord ；

3 、 Az alsó lap ； 4 、 Web sávok ；

5 、 A tartó vízszintes megerősítése ； 6 、 Függőleges tartó rudak.

L ： Az acélrácsos padlólap hossza, ≤12000 mm ；

H ： Az acélrács magassága, 70 ~ 170 mm

A ： Távolság az acélrácsos szakaszok között, 200 mm;

B ： Távolság az acélrácsok közötti távolság, 188 mm;

C ： A beton burkolat vastagsága, 15 mm;

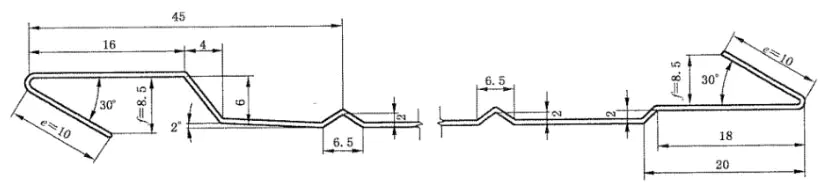

Az alsó lap diagramja

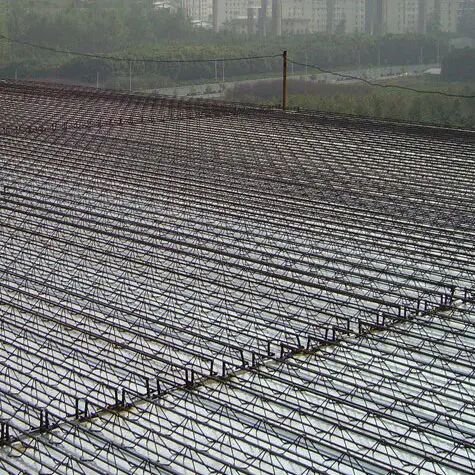

Mielőtt az acélrétegek rácsos fedélzeteit letette, a referenciavonalat a rajzon látható kiindulási helyzet szerint kell beállítani. Az első táblának igazodnia kell a referenciavonalhoz, a többi táblát pedig sorrendben kell felszerelni. A táblák csatlakoztatása rögzítő módszert alkalmaz, és a táblák közötti horogcsatlakozásnak szorosnak kell lennie annak biztosítása érdekében, hogy a beton öntésekor ne legyen szivárgás.
